泰科Raychem RDSS充气式电缆管道封堵技术规范书

泰科Raychem RDSS

充气式电缆管道封堵技术规范书



一、应用范围

泰科瑞侃RDSS充气式电缆管道封堵系统用于埋在地下的各种类型电缆,针对各种塑料,钢(铁)混凝土等管道提供完全的防水密封,可用于密封内有单根或多根电缆的管道,也可密封没有电缆穿过的管道,使用于塑料电缆及有金属护套的电缆。

变电站地下室

l 电缆隧道

l 人井

l 直埋电缆管道

l 建筑物中的各种管道









二、采用标准

CTR-244    瑞侃电信事业部型式试验报告,199310

EDR-5253   瑞侃电气产品事业部试验报告,199411

EN 590      马达燃料-柴油-试验要求和方法

IEEE-404    IEEE标准额定电压5000-46000伏的挤压介质电缆用电缆接头和额定电缆为2500-500000伏的层压介质电缆接头,1986

IEC 68-2-6   基本环境测试步骤

            试验Fc:振动(正弦曲线):

IEC 68-2-14  基本环境测试步骤

            试验Nb:规定变化速度的温度变化

IEC 68-2-17  基本环境测试步骤

            试验Qc:密封实验-气体泄漏(气泡试验)

ISO 291     塑料。预处理和测试的标准大气压

ISO 1998/1   石油工业-词汇-1部分

ISO 2380-1   字槽螺钉的旋具

             第一部分:手动或者机动旋具工作部

ISO 3303     塑胶或塑料涂层涂覆织物

             撕裂强度的测定

PPS 3013     瑞侃电缆配件总规范

             适用于电力电缆和绕性电缆,高达42kV1992





三、技术要求

试验项目

试验条件

试验结果

气密性试验

7.25psi(0.5bar)15分钟

通过

水压试验

5米水柱高,30

通过

温度循环试验

-15/+30度,20

通过

储藏性试验

60度,30

通过

低频震动试验

10Hz6mm峰对峰,10

通过

弯曲试验

45度弯曲角度,5分钟固定

通过

轴向拉力试验

D/2×10N负载,5小时

通过

电缆负载循环试验

导体温度130度,8小时开/16小时关,30次,在3米水深

通过

抗化学腐蚀试验

将试验样品浸于如下物质中30

PH2的氯化氢溶液

煤油,柴油,石油

3.5%的氯化钠溶液

3.5%的硫酸钠溶液

PH值为12的氢氧化钠溶液

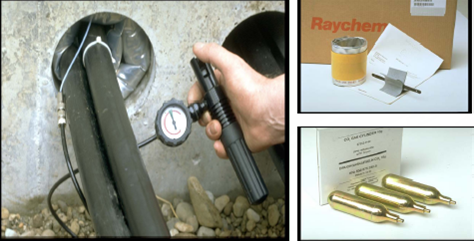

四、产品图示



五、产品特点与优势

l        安装快速,便捷

l        渗水的管道也可安装

l        椭圆形的管道或电缆也可安装

l        应用范围广泛

l        少量种类的产品可用于各种尺寸,便于降低库存

l        拆除简便

l        充气式封堵系统,不含有毒沫及树脂

l        适应电缆的潜位移动

l        可抵抗严酷的环境(盐,菌及化学性腐蚀物质)

l        适用于电力系统的特殊环境,如5水深及130度导体运行温度

l        使用寿命:30





六、安装说明

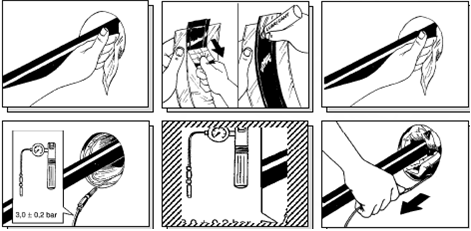

安装于内有12根电缆的管道或空电缆管道

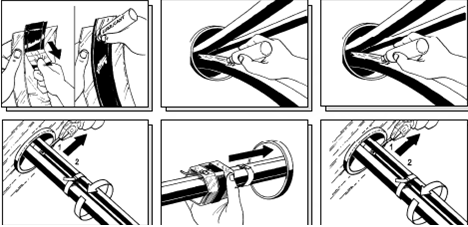

用于内有3根及以上电缆的管道








七、选型表
